Nóniuszos féknyereg magasságmérő
● Terméknév: nóniuszos féknyereg magasságmérő
● Sorozatszám: G207-01-02
● Keményfém hegyű vágó.
● Könnyen tartó talp.
● A tárcsatesztelő bilincs opcionális.
● Finom beállítással
● Rozsdamentes acélból készült
- A termék bemutatása
Specifikáció
|
Nem{0}}monoblokk |
Mono-blokk |
HATÓTÁVOLSÁG |
OLVASÁS |
|
207-01-01-0301 |
207-01-02-0301 |
300 mm |
0,02 mm |
|
207-01-01-0302 |
207-01-02-0302 |
300 mm |
0,05 mm |
|
207-01-01-0303 |
207-01-02-0303 |
300 mm/12" |
0,02MM/1/1000" |
|
207-01-01-0304 |
207-01-02-0304 |
300 mm/12" |
0,05 mm/1/128" |
|
207-01-01-0501 |
207-01-02-0501 |
500 mm |
0,02 mm |
|
207-01-01-0502 |
207-01-02-0502 |
500 mm |
0,05 mm |
|
207-01-01-0503 |
207-01-02-0503 |
500mm/20" |
0,02MM/1/1000" |
|
207-01-01-1504 |
207-01-02-1504 |
500mm/20" |
0,05 mm/1/128" |
|
207-01-01-0601 |
207-01-02-0601 |
600 mm |
0,02 mm |
|
207-01-01-0602 |
207-01-02-0602 |
600 mm |
0,05 mm |
|
207-01-01-0603 |
207-01-02-0603 |
600mm/24" |
0,02MM/1/1000" |
|
207-01-01-0604 |
207-01-02-0604 |
600mm/24" |
0,05 mm/1/128" |
|
207-01-01-1001 |
207-01-02-1001 |
1000MM |
0,02 mm |
|
207-01-01-1002 |
207-01-02-1002 |
1000MM |
0,05 mm |
|
207-01-01-1003 |
207-01-02-1003 |
1000MM/40" |
0,02MM/1/1000" |
|
207-01-01-1004 |
207-01-02-1004 |
1000MM/40" |
0,05 mm/1/128" |
|
207-01-01-1501 |
207-01-02-1501 |
1500 mm |
0,02 mm |
|
207-01-01-1502 |
207-01-02-1502 |
1500 mm |
0,05 mm |
|
207-01-01-1503 |
207-01-02-1503 |
1500MM/60" |
0,02MM/1/1000" |
|
207-01-01-1504 |
207-01-02-1504 |
1500MM/60" |
0,05 mm/1/128" |
Egyéb részletek
Funkció
A nóniuszos tolómérő magasságmérő a munkadarabok függőleges távolságának mérésére szolgáló műszer (vannak nálunk isdigitális magasságmérők), amely hasonló a nóniuszos tolómérőhöz. A magasságmérőket elsősorban tárgyak magasságának mérésére és precíziós jelölési műveletek elvégzésére használják. A magasságmérő fix talppal rendelkezik, amely biztosítja a stabilitást a mérési folyamat során. A magasságmérő főként egy alapból, egy főmérlegből, egy nóniuszból, egy mérőkörmből és egy jelölőkaromból áll.
A magasságmérés "szakértője" a nóniuszos féknyereg magasságmérő könnyedén kezeli a különböző tárgyak függőleges magasságának mérését. A magasság mérésekor helyezze a magasságmérő alapját vízszintes felületre, például lapos tányérra. Tegye érintkezésbe a mérőkörmöt a mérendő tárgy tetejével. Ekkor a főskálán a skála durva egész milliméterszámot mutat, a nóniuszon a főskálához igazodó skálavonal pedig a decimális rész leolvasását adja meg. Adja hozzá a fő skála és a nóniusz leolvasást, hogy megkapja a mérendő tárgy pontos magasságát.
A beépített jelölőpofákkal a magasságmérő a folyamatgyártás "rajzolójává" válik. A megmunkáló műhelyben a tengelyalkatrészek reteszhornyos megmunkálásához megrajzolják a pontos pozícióvonalat. A magasságmérő tökéletes illeszkedést biztosít a kulcshorony és a kulcs között, megvalósítja a pontos erőátvitelt, és lehetővé teszi a mechanikus berendezések hatékony működését. A jelölési művelet során a jelölőpofákat beépítjük, a nóniuszos féknyereg magasságmérőt a kívánt jelölési magasságra állítjuk, és a jelölőpofákkal a magasságmérő mozgatásával a referenciafelülettel párhuzamos vonalat húzunk a munkadarab felületén. A jelölési magasságot a főskála és a nóniusz leolvasása határozza meg a pontosság biztosítása érdekében.
GYIK
Az üzletben a nóniuszos féknyereg magasságmérő számos fontos funkciót lát el, de a főbb felhasználási területek a következők:
1. Alkatrész magasság mérése:A nóniusz-magasságmérőket gyakran használják különböző alkatrészek vagy munkadarabok magasságának pontos mérésére. A mérőeszköz alapját sima felületre helyezve és a csúszókart a tárgy tetejére állítva a felhasználó pontos magasságmérést kaphat. Ez elengedhetetlen annak biztosításához, hogy az alkatrészek megfelelően illeszkedjenek egy szerelvénybe, vagy a megmunkálás során betartsák a megadott tűréseket.
2. Az eszköz magasságának beállítása:A nóniuszos magasságmérő másik kulcsfontosságú felhasználási területe a vágószerszám vagy a munkadarab magasságának beállítása a megmunkálási műveletek során. A szerszám vagy a munkadarab magasságának mérésével és ennek megfelelő beállításával a kezelő gondoskodhat arról, hogy a vágószerszám a munkadarabhoz képest megfelelően legyen elhelyezve. Ez elősegíti a precíz vágások elérését és javítja a megmunkálási folyamat általános minőségét.
3. Scribing művelet: Szerelje fel a írótűt (ha szükséges): A lehúzást igénylő munkáknál szerelje fel a vágótűt a magasságmérő megfelelő pozíciójába, és ügyeljen arra, hogy a vágótű merőleges legyen a munkadarab felületére. Állítsa be a magasságmérő magasságát a felirat magassági helyzetének beállításához a tervezési követelményeknek megfelelően. Használja a magasságmérő skála vagy digitális kijelző funkcióját a felírási magasság pontos szabályozásához. Finoman nyomja meg a magasságmérőt, hogy a írótű tiszta és pontos vonalakat tudjon rajzolni a munkadarab felületére.
Ez a három felhasználási terület kiemeli a nóniusz magasságmérő sokoldalúságát és pontosságát, így számos bolti alkalmazás nélkülözhetetlen eszközévé válik.

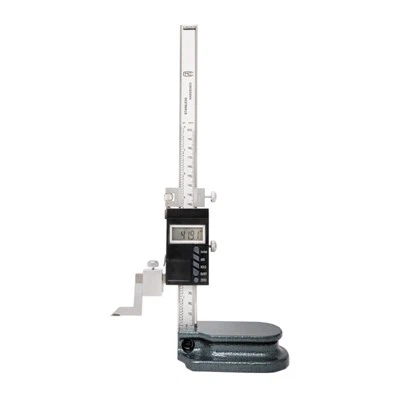

Pontos leolvasás:Legyen szó nóniusz-magasságmérőről, számlapos magasságmérőről vagy elektronikus digitális magasságmérőről, mindegyik nagy{0}}pontos mérési eredményeket tud nyújtani (Üzemünkmindet ellátni). Például a digitális kijelzős magasságmérő felbontása elérheti a 0,01 mm-t vagy még magasabbat is, ami megfelel a mérési követelményeknek olyan területeken, ahol az alkatrészek méretpontossága rendkívül magas követelményeket támaszt, mint például a repülőgépgyártás és a precíziós gépgyártás.
Jó hibakezelés:Maga a magasságmérő szerkezeti kialakítása és gyártási folyamata lehetővé teszi a mérési folyamat során előforduló hibák hatékony csökkentését. Mérési referenciafelülete általában finoman megmunkált és kalibrált, és a mért tárggyal való érintkezés módja is optimalizált, így biztosítva a mérés pontosságát és megismételhetőségét.
Scribing funkcióval felszerelt:A magasságmérő szondája íróeszközként használható precíz vonalak rajzolására a munkadarab felületén, pozicionálási referenciaként szolgálva a későbbi megmunkálási műveletekhez. Például a mechanikai feldolgozás során a magasságmérővel először meg lehet rajzolni a feldolgozási kontúrvonalakat a nyers munkadarabon, majd vágási, fúrási, marási és egyéb feldolgozási műveleteket lehet végezni, javítva a feldolgozás pontosságát és hatékonyságát.
Alkalmazások széles skálája:A nóniuszos féknyereg magasságmérő számos iparágban alkalmazható, mint például a mechanikai feldolgozás, a szerszámgyártás, az autógyártás, a repülőgépgyártás, az elektronikai berendezések gyártása és az orvosi eszközök gyártása.
