A tolómérő használata pontos belső, külső, mélység- és lépésmérésekhez
Oct 16, 2026|
A tolómérő az egyik legsokoldalúbb precíziós műszer bármely műhelyben, gépműhelyben vagy minőségellenőrző{0}}laborban. Egyetlen eszközzel megmérheti a külső átmérőket, a belső átmérőket, a mélységeket és a lépéstávolságokat 0,02 mm (0,001 hüvelyk) vagy annál nagyobb pontossággal. Sok kezelő azonban mindig csak a külső pofákat használja, és soha nem használja ki az eszközbe épített belső, mélység{5} vagy lépésmérés előnyeit.
Ez az útmutató végigvezeti mind a négy mérési típuson, bemutatva a megfelelő technikákat, a megfelelő érintkezési pontokat és azokat az apró szokásokat, amelyek megkülönböztetik az ismételhető 0,01 mm-es leolvasást a következetlentől.
Digitális tolómérő egy tiszta, megmunkált padon,{0}}a precíziós mérés mindennapi munkagépe.
Gyors kezdés: Ismerje meg először a féknyeregét
Mielőtt egyetlen mérést végezne, szánjon 30 másodpercet a tolómérő négy funkcionális felületének azonosítására:
A legtöbb digitális és tárcsás féknyergek tartalmaznak egy forgatógombot a finombeállításhoz és egy NULLA/eredet gombot, amely lehetővé teszi a relatív mérések összehasonlítását.
Tipp:Indítás előtt mindig zárja le a pofákat és nyomja meg a ZERO gombot egy tiszta, sima felületen. Ez meghatározza a referenciapontot az egész munkához.
| Funkció | Elhelyezkedés | Használt |
| Nagy külső állkapocs | Alul, a csúszka közelében | Külső átmérők, vastagságok, szélességek |
| Kis belső pofák | Felül, a csúszka közelében | Belső átmérők, rések, furatszélességek |
| Mélység rúd / penge | A gerenda jobb széle | Furatmélységek, mélyedésmélységek, résmélységek |
| Lépés arcok | A csúszka hátulja + a gerenda hátulja | Lépésmagasságok, váll---váll távolságok |
Külső mérések (Külső átmérő, Vastagság, szélesség)
A külső mérés a féknyereg kenyér{0}}és-vajhasználata, amelyet a legtöbb ember először megtanul.
A legjobb:
Tengely átmérője
Lemez vagy lap vastagsága
Blokkszélesség
Huzal vagy rúd átmérője
Lépésről{0}}-lépésre vonatkozó technika
Nyissa ki a pofákat a munkadarabnál kissé szélesebbre a hüvelykujjával.
Helyezze a munkadarabot a nagy alsó pofák közé. Tartsa az alkatrészt laposan a gerenda hátoldalához úgy, hogy a pofák párhuzamosan közeledjenek a mérendő jellemzővel.
Zárja be a pofákat a forgatógombbal, ne a csúszkával, amíg enyhe ellenállást nem érez. A szabványos „érzés” hasonló ahhoz az ellenálláshoz, amelyet akkor érez, amikor egy papírlapot két felület között csúsztat.
Olvassa le a kijelzőt szemmagasságban egy digitális tolómérőn. Számlap vagy nóniuszos tolómérő esetén olvassa le a skálát a felületére merőlegesen.
Ismételje meg a mérést egyszer az ismételhetőség megerősítéséhez. Ha két egymást követő leolvasás több mint 0,02 mm-rel tér el, ellenőrizze a pofák beállítását.

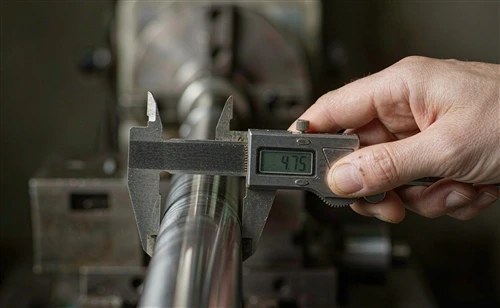

Külső átmérő mérése: Az alsó pofáknak a tengely tengelyével párhuzamosan kell zárniuk a pontos leolvasás érdekében.
Mit csinálnak másképp a képzett operátorok
Azoka jellemző tengelyére merőlegesen mérje meg, nem szögben.
Azokhagyja, hogy a pofák önmaguk-középpontjai legyenek- soha nem erőltetik a részt.
Azokkerülje a parallaxistúgy, hogy a kijelzőt egyenesen-beolvassa, nem oldalról.
2.Belső mérések(Belső átmérő, rés szélessége, horony szélessége)
A belső méréseknél a kis felső állkapcsokat használják -, amelyet sok felhasználó figyelmen kívül hagy.
A legjobb
Csapágyülés belső átmérője
Horonyszélesség egy megmunkált alkatrészen
Belső horonyszélesség
Lépésről{0}}-lépésre vonatkozó technika
Illessze be a felső belső pofákat a furatba vagy a nyílásba ütközésig.
Finoman ringassa a féknyerget a gerenda tengelyére merőleges irányba, amíg nem érzi, hogy a pofák a legszélesebb ponton beülnek. A leolvasott érték emelkedik, csökken, majd a valódi átmérőre áll be.
Zárja le a csúszkát (ha van), miután megtalálta a maximális értéket.
Olvassa el a kijelzőt, és a nagy-pontosságú munka érdekében adja hozzá az ismert pofavastagságot, ha a féknyereg dokumentációja ezt előírja. Sok modern féknyereg automatikusan kompenzálja ezt.
Gyakori buktató: A belső állkapcsokat a falhoz csukva és az álló leolvasásban bízva. A belső pofákat meg kell ringatni, hogy megtaláljuk a valódi átmérőt; az álló olvasás általában túl kicsi.
Pro tipp:Nagyon nagy furatok esetén (körülbelül 100 mm felett) a furatmérő nagyobb pontosságot biztosít. A tolómérő a pofa hosszától függően kb. 150 mm-es furatok mérésére alkalmas.
3.Mélységmérések(lyukmélység, bemélyedésmélység, résmélység)
A mélységrúd - általában a gerenda jobb végéből kinyúló vékony penge - a féknyerget mélységmérővé alakítja.
A legjobb
Vakfurat mélysége
Ellenfúrás mélysége
Rés vagy kulcshorony mélysége
Bemélyedés mélysége mart részen
Lépésről{0}}-lépésre vonatkozó technika
Helyezze a gerenda végét laposan a munkadarab felső felületéhez. A referenciafelületnek tisztának és szögletesnek kell lennie.
Nyújtsa ki a mélységrudat lefelé, amíg az a furat vagy mélyedés aljához nem ér.
Használja a kereket a végső érintkezéshez, gyengéd, egyenletes nyomást gyakorolva mindaddig, amíg a rúd érintkezésbe nem kerül a fenékkel.
Olvassa el a kijelzőt. Győződjön meg arról, hogy a sugár nem dőlt meg, mivel a megdöntött sugár a tényleges mélységnél nagyobb leolvasást eredményez.
Mélységmérés:A gerenda simán fekszik a felületen, míg a rúd eléri a mélyedés alját.
Kritikus ellenőrzések
Aa gerenda referenciafelületének síknak és egy síkban kell lennieaz alkatrész felületével. Minden törmelék vagy sorja kidobja a leolvasást.
Ne nyomja oldalra a gerendátmiközben a rúd ki van húzva - oldalirányú erő meghajlítja a rudat és hibát okoz.
Mertmély, keskeny lyukak, ellenőrizze, hogy a rúd valóban eléri-e az alját.
4. Lépésmérés (Lépésmagasság, Válltávolság, Föld szélessége)
A lépésmérés a legtöbbet-alulhasznált féknyereg - és az egyik leghasznosabb. A "lépcsőlapok" a csúszka és a gerenda lapos hátoldala.
A legjobb
Lépésmagasság mart vállon
Földszélesség egy esztergált részen
Távolság a referencia arctól a vállig
Hézag két párhuzamos felület között
Lépésről{0}}-lépésre vonatkozó technika
Zárt pofákkal vagy egy ismert referenciafelülethez képest nullázza le a féknyereget.
Akassza a csúszka hátulját az alsó lépcsőfelületre. A csúszka testének a függőleges felülethez kell feküdnie.
Csúsztassa le a gerendát addig, amíg a gerenda vége érintkezik a felső lépcsővel.
Használja a görgőt a végső érintkezés létrehozásához, majd olvassa el a kijelzőt.
Miért trükkös
A két érintkezési felületnek párhuzamosnak kell lennie egymással és az alkatrész megfelelő felületeivel. Ha az alkatrész meg van döntve, a mért lépésmagasság túl nagy lesz.
Használja a lehető legnagyobb érintkezési felületet. A sarokban lévő pontérintkező inkább a sarok sugarát méri, mint a valódi lépésmagasságot.
Kis lépéseknél (5 mm alatt) a mélységmikrométer vagy magasságmérő nagyobb pontosságot biztosít.
Gyakori hibák, amelyek rontják a féknyereg leolvasását
Elfelejti nullázni a féknyereget a munka megkezdése előtt, vagy koszos állkapcsokkal nullázza le.
A tolómérő elcsavarása mérés közben, ami oldalirányú erőt hoz a pofákra.
A kijelző - parallaxis szögben történő leolvasása 0,02 mm-es hibát okozhat.
Egy forró rész mérésekor - a fémek körülbelül 0,01 mm-rel tágulnak ki 10 mm-es hosszonként minden 10 fokos hőmérséklet-emelkedésnél. Mérés előtt hagyja kihűlni az alkatrészt.
A féknyereg leejtése - még egy rövid betonra esés is kiütheti a digitális féknyereg kalibrálásából.
A féknyereg nyitott vagy becsukott pofákkal történő tárolása - mindkét gyakorlat felgyorsíthatja a szán kopását.
150 mm-es tolómérővel 300 mm-es furat mérésére - a műszer kapacitását meghaladó mérések gyorsan elveszíthetik a pontosságot.
